不銹鋼管固溶熱處理生產線,核心是把鋼管加熱到 1050–1100℃、保溫后快速水淬,讓碳化物充分溶解、消除應力、恢復耐蝕與加工性能;主流為在線連續感應加熱 + 光亮保護,效率高、變形小、表面優。

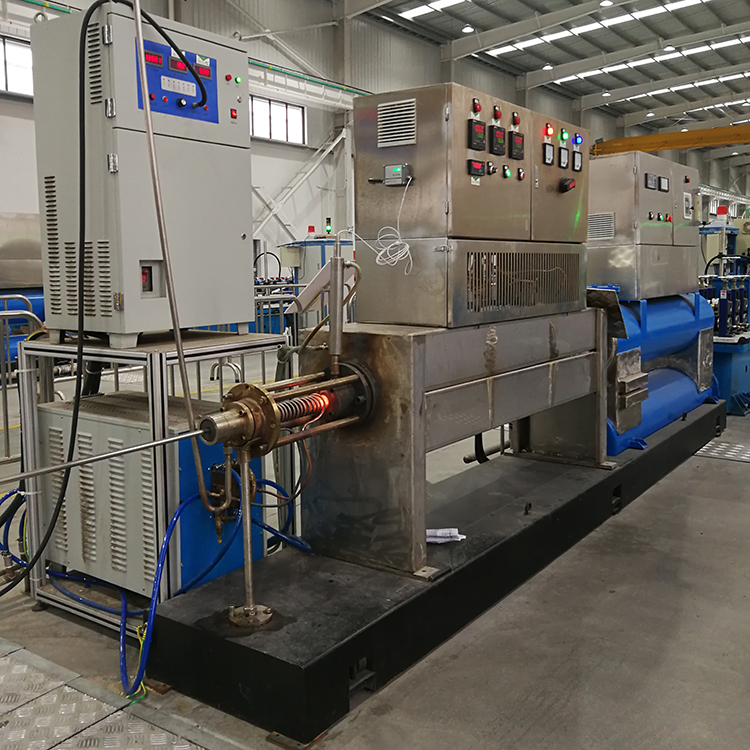

不銹鋼管固溶熱處理生產線
一、核心原理(為什么要做固溶)
加熱:奧氏體不銹鋼(304/316)加熱至1050–1100℃,使晶界碳化鉻(Cr??C?)充分溶入奧氏體。
保溫:短時保溫(按壁厚 1–3 min/mm),保證組織均勻。
快冷:30 秒內快速冷卻至室溫,碳過飽和固溶,抑制析出,防晶間腐蝕。
效果:焊縫與母材耐蝕一致、消除加工 / 焊接應力、塑性韌性提升、便于后續彎管 / 擴口。
二、典型工藝流程(在線連續式)
自動上料→輸送糾偏→感應加熱(含保護氣氛)→保溫段→冷卻段→吹干→矯直→探傷→定尺切割→自動下料。
三、產線核心構成
上料輸送
感應加熱系統(心臟)
電源:IGBT 中頻 / 超音頻(50–200 kHz),功率50–500 kW,DSP 控制,高效節能。

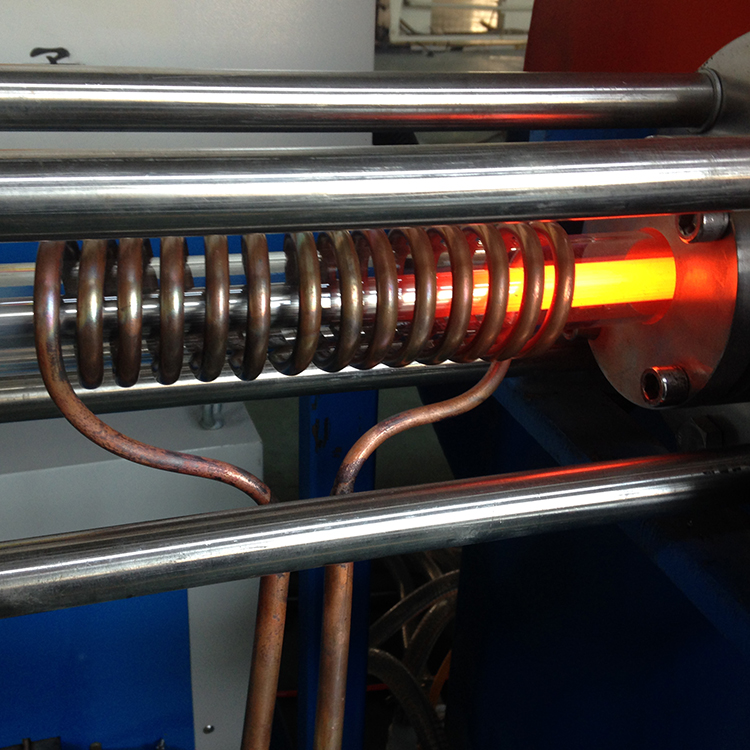

感應器:多段式銅線圈(2–8 區獨立控溫),紅外閉環,控溫精度 **±2℃**;可快速更換適配管徑。

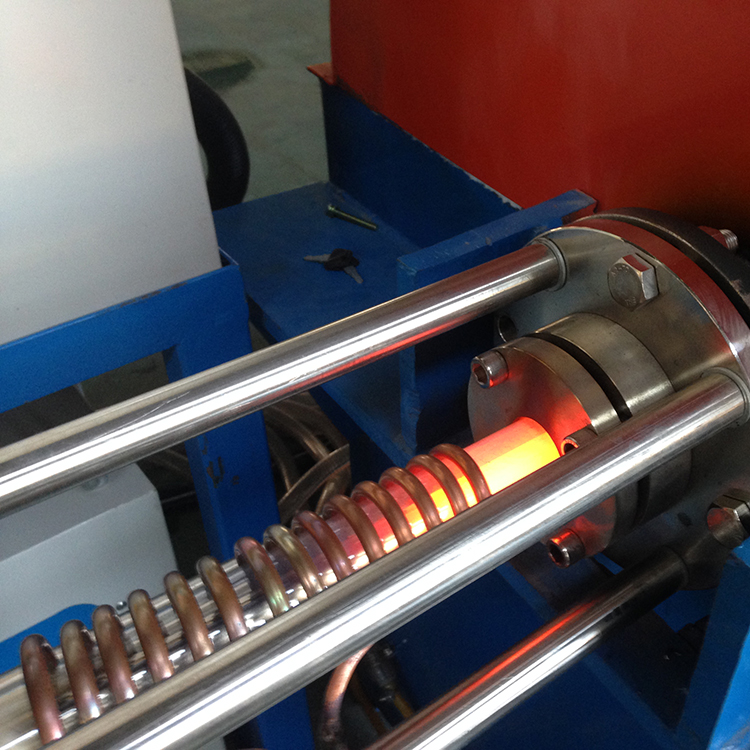

保護氣氛(光亮固溶):密封石英 / 陶瓷管,通高純氫 / 氨分解氣(H?+N?),氧含量<10 ppm,防氧化,免酸洗達 BA 級。
保溫與冷卻
后處理與控制
吹干 / 矯直:高壓風 + 多輥矯直,直線度≤1 mm/m。
在線檢測:渦流探傷、激光測徑 / 直線度、溫度 / 速度實時記錄。
智能控制:PLC + 觸摸屏,配方存儲、參數追溯、報警聯動,支持遠程監控。
四、關鍵參數(常見機型)
適用材質:304/316/321、2205 雙相、鎳基合金。
管徑范圍:Φ6–219 mm,壁厚0.5–20 mm。
加熱溫度:1050–1100℃(304 約 1050℃,雙相約 1080℃)。
線速:薄壁管(≤2 mm)15–30 m/min;厚壁管(≥6 mm)5–15 m/min。
控溫精度:±2℃;溫度均勻性:±5℃。
五、主流類型對比
在線光亮固溶(高端首選):感應加熱 + 氫氣保護,表面光亮免酸洗、耐蝕優、效率高;適合食品 / 醫藥 / 半導體用管;投資與運行成本較高。
在線黑色固溶(經濟型):無保護氣氛,加熱后水淬,表面氧化需酸洗;成本低、滿足工業管基本要求;有酸洗環保壓力。
離線箱式爐(小批量 / 大口徑):批次處理、柔性強;效率低、能耗高、易變形,適合 Φ219 mm 以上或厚壁管。
六、核心優勢
? 性能穩定:耐蝕與加工性能顯著提升,合格率>99.5%。
? 高效節能:連續生產,能耗比傳統爐低 30%,線速可達 30 m/min。
? 表面質量好:光亮線免酸洗,無氧化皮,粗糙度 Ra≤0.4 μm。
? 變形小:旋轉輸送 + 均勻加熱,直線度好,減少矯直成本。
七、選購要點
功率匹配:薄壁小管(Φ6–42 mm)選 80–150 kW;中厚壁大管(Φ48–219 mm)選 200–500 kW。
光亮 / 普通:高端市場(食品 / 醫藥 / 核電)選光亮線;普通工業管選黑色線。
控制精度:紅外閉環控溫、多區獨立調節、參數可追溯,保證穩定性。
冷卻能力:水流量 / 水溫控制、冷卻段長度匹配線速,防開裂與變形。
